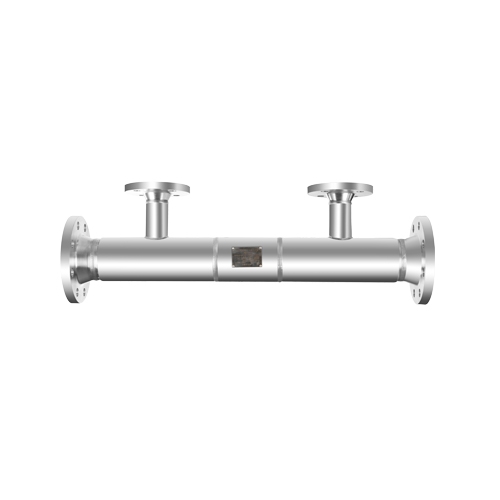

楔形流量計節流式高精度生產廠家供應
楔形流量計 節流式 高精度 生產廠家供應
概述：楔形流量計可以滿足大多數流體的測量要求，特別是粘稠易結晶介質。它堅固的結構、實用的設計、簡單的測量原理決定了它的高精度和可靠性。對于下面任何一種流體，都能保持流量與差壓的平方根成正比的關系。介質粘度達到3000厘泊也不會影響楔式流量計的精度。雷諾數低達300~500，最高不限，這樣楔式流量計更理想地適用于測量傳統流量計很難測量的流體，如燃料油、廢水、煤焦油、鐵礦漿、油漿、原油、黑水、灰水等等。
產品特點：
1. 低雷諾數測量
2. 低壓損
3. 自清潔功能
4. 高粘度的測量（500,1000,3000厘泊或更高）
5. 抗磨損免維護（無可動部件）
6. 雙向流量測量
7. 具有最小的直管段要求（上游5倍管直徑及下游2倍管直徑）
8. 尺寸范圍廣：DN15-DN1200
9. 可選楔塊耐磨涂層：在煤漿氣化工藝氣化、渣水處理等工段中，可應用碳化鎢噴涂技術（涂層中包含鎳、鉻、硼合金，附著力更強）以抵抗黑水、灰水等含硬質顆粒流體的沖擊。
10.量程比高：10:1
技術參數：
測量介質 | 液、氣、蒸汽、混相流 | 量程比 | 1:10,1:15 |
測量口徑 | 15mmDN1200mm | 測量精度 | 0.5級，1.0級 |
公稱壓力 | PN42MPa | 材質 | 可根據測量介質擇優選取 |
溫度范圍 | -50℃t550℃ | ||
選型表：
分類 | 編碼規則 | 說明 | |||||
系列 | YFLJ--G | 亞峰楔形流量計 | 適用于粘稠易結晶易堵介質測量 | ||||
口徑 | -X | X代表口徑規則 | DN15-1200 例如DN100，可表示為-100 | ||||
壓力等級 | 1.0 | PN10 | 2.0 | CL150LB | |||
1.6 | PN16 | 5.0 | CL300LB | ||||
2.5 | PN25 | 11.0 | CL600LB | ||||
4.0 | PN40 | 15.0 | CL900LB | ||||
6.3 | PN63 | 26.0 | CL1500LB | ||||
10.0 | PN100 | 42.0 | CL2500LB | ||||
16.0 | PN160 |
| |||||
25.0 | PN250 | ||||||
法蘭材質 | C | 碳鋼 |
| ||||
P | 304 | ||||||
PL | 316L | ||||||
T | 其他材質 | ||||||
密封面 | 省略 | 突面 | FM | 凹面 | |||
M | 凸面 | RJ | 環連接面 | ||||
節流件材質 | P | 304 |
| ||||
P1 | 321 | ||||||
PL | 316L | ||||||
T | 其他材質 | ||||||
節流件處理 | 省略 |
|
| ||||
W | 噴涂堆焊碳化鎢 | ||||||
S | 噴涂堆焊司特立 | ||||||
T | 其他處理 | ||||||
附件 | 省略 | 無 |
| ||||
F | 根部閥 | ||||||
H | 沖洗環 | ||||||
Y | 差壓變送器 | ||||||
