多孔平衡流量計的安裝說明
西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下多孔平衡流量計的安裝說明。
多孔平衡流量計一般分為夾持式和法蘭式， 根據用戶要求采用不同的連接方式。
1、 直管段要求
節流裝置部分在出廠前已組裝好， 可以直接安裝在管道上， 安裝時前直管段為3D， 后直管段為1 D。

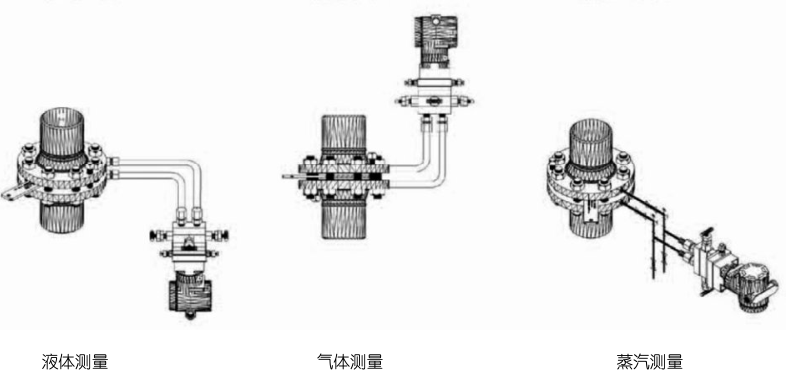

2、 水平管道的安裝（如下圖） ：
對液體介質， 引壓口和變送器裝在管道下方左右45℃區間； 氣體介質， 引壓口和變送器裝在管道上方左右45℃區間； 蒸汽介質， 引壓口水平， 加裝冷凝裝置。
3 垂直管道的安裝（如下圖） ：
對液體介質， 變送器裝在引壓管的管下方； 氣體介質， 變送器裝在引壓管的管上方； 蒸汽介質， 引壓口水平，加裝冷凝裝置。
相信通過以上多孔平衡流量計的安裝說明的全部容，能夠使大家有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
