標準孔板流量計安裝說明
西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下標準孔板流量計安裝說明。

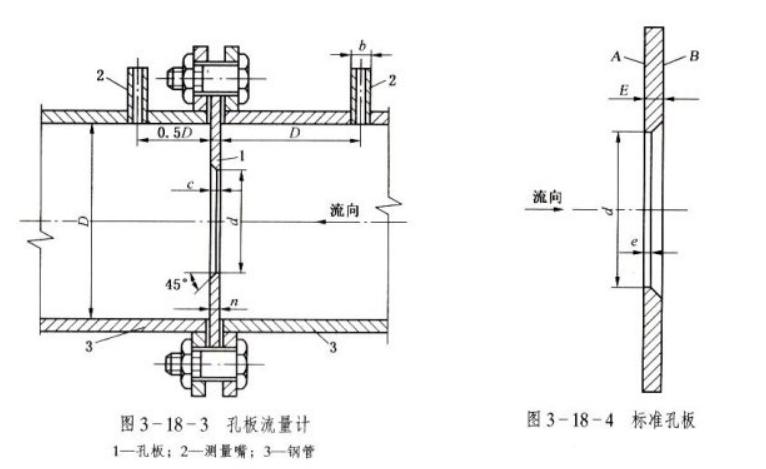

1.標準孔板流量計有孔板、 取壓嘴和鋼管組成， 安裝過程中， 應注意孔板的安裝方向， 具體如圖所示。
2.標準孔板安裝要求
（1） 標準孔板上游側的測量管長度為 10D， 下游側的長度為 4D。
（2） 測量管內必須滿足表面清潔， 無凹陷和沉淀物， 相對粗糙度 K/D 應少于或等于 0.001。

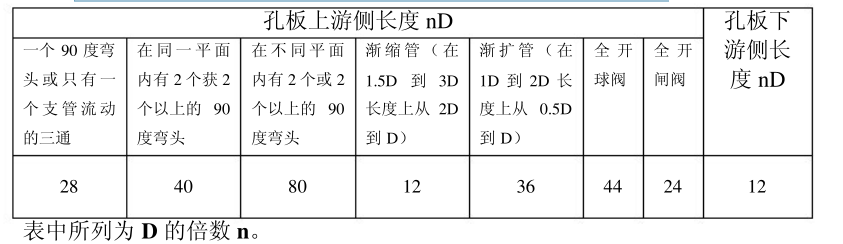

（3） 標準孔板上下游所需直管長度不得小于以下要求：
（4） 測量管長度之外的直管段內表面的粗糙度 K/D 小于或等于0.001。
（5） 在測量管中安裝孔板時， 開孔周限于測量管軸線同軸， 標準孔板上游側端面與管道軸線垂直， 垂直度小于1%。
相信通過以上標準孔板流量計安裝說明的全部容，能夠使大家有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
