　　本發明提供了一種多孔板流量計,含有多孔板和流量計，多孔板的基板形狀是圓形板，多孔板的開孔率為10% 60%。基板有三種非均勻化開孔結構的品種，優選基板的中心部位具有一一個大圓孔,基板的其他部位均勻排布著數只小圓孔,最外圍的小圓孔與基板的周邊相交而呈現為非整圓孔，大圓孔直徑是小圓孔直徑的2倍-10倍。流量計為三個品種中的一種:①直讀式斜管差壓流量計;②由差壓傳感器與二次儀表連接在一起的間接讀數流量計:③由差壓開關、差壓傳感器與二次儀表連接在-起的問接讀數流量計。本發明的流量計體積小，安裝方便，測量精度高，對流體流動阻力較小，且管道中積液少，尤其適合測量水燕氣、易燃、易爆、易腐、臟污流體的流量。

　　1.一種多孔板流量計，用于連接在管道(6) 上測量管道中流體的流量,含有多孔板和流量計;多孔板由具有多個孔洞的基板(2)和在基板(2)外圍的便于與管道(6)連接的法蘭片(1)構成，流量計連接有兩根測試管(7)，能夠分別連通多孔板前后兩側的管道(6) ;其特征在于:

　　所述的基板(2) 的直徑與所述的管道(6) 的內徑基本相同,基板(2)上孔洞的開孔率為10% -60% ;

　　基板(2)為三個具有非均勻化開孔結構的品種中的一-種:①基板(2)的中心部位具有一個大圓孔(3) ,基板(2) 的其他部位均勻排布著數只直徑相同的小圓孔(4) ;②基板(2)上均勻排布有數只直徑相同的小圓孔(4)，但是最外圍的小圓孔(4)與基板(2)的周邊相交而呈現為非整圓孔(5) :③基板(2) 中心具有一個大圓孔(3) ,基板的其他部位均勻排布著數只直徑相同的小圓孔(4)，但是最外圍的小圓孔(4)與基板(2)的周邊相交而呈現為非整圓孔(5) ;

　　流量計為三個品種中的一種:①直讀式斜管差壓流量計(8) ;②由差壓傳感器(9)與二次儀表(10)連接在一起的間接讀數流量計:③由差壓開關(11)、差壓傳感器(9)與二次儀表(10)連接在一起的間接讀數流量計。

　　2.根據權利要求1所述的多孔板流量計，其特征在于:所述的基板(2) 的形狀是圓形。3.根據權利要求1所述的多孔板流量計，其特征在于:所述的小圓孔(4) 的直徑為2mm 10mm,所述的大圓孔(3)的直徑是小圓孔(4)直徑的2倍-10倍。

　　4.根據權利要求1或3所述的多孔板流量計，其特征在于:所述的小圓孔(4)的直徑為2m時，對應的開孔率為10% -30% ;小圓孔(4)的直徑為3mm時，對應的開孔率為20% -40% ;小圓孔(4)的直徑為4m時，對應的開孔率為30% -50% :小圓孔(4)的直徑為6mm時，對應的開孔率為50% -60%。

　　5.根據權利要求1所述的多孔板流量計，其特征在于:所述基板(2)采用第②種或者第③種時，多孔板在管道(6)中安裝時，有一個非整圓孔(5)的圓心在管道(6) 中心的正下方。

　　6.根據權利要求1或6所述的多孔板流量計，其特征在于:安裝時，所述的多孔板通過法蘭或者套管與多孔板的法蘭片(1)連接固定在管道(6)中。

　　技術領域

　　本發明涉 及管道中流體流量的測量裝置，尤指由多孔板構成的流量計。

　　背景技術

　　流體 工程上布設的管道申流體的流量測量需要采用流量計，通常流量計有浮子流量計、孔板(單孔孔板)流量計，文丘管流量計，這些流量具有計價格高、體積大,對流體的阻力大、測量精度不高或者安裝不方便等缺點。尤其在需要對眾多管道的流量進行在線監測時，現場有限的空間，常使得現有的流量計無法安裝使用。

　　專利號為200910176227. 0的專利說明書公開了一種流量計和流量控制裝置，該流量計包括;第I多孔板，該第I多孔板配置在流路的第I彎曲部，且相對于第I彎曲部前后的流路的延伸方向傾斜地配置;以及流量傳感器，對流過流路的被測量流體的流速。該流量計具有彎曲郵位的目的在于能夠減少管道積液，比平直管路上安裝的單孔板流量計有益，但是該裝置結構過于復雜，易導致管路壓力下降,流動效率降低。

　　普通的多孔板是在一個板上開有很多直徑相同的分布均勻的小孔，其在改進單孔板阻力大的缺點的同時，仍然存在另外的問題:高壓區域流體波動，低壓區的流場素亂，導致信號波動，給測量的穩定性造成很大影響;多孔板在一個板上開很多孔，雖然可以盡量降低流體流通的高度，但是其不可能在四周的邊沿開孔，流體不能全部通過多孔孔板(單孔板也具有此缺點)，使管道中有流體存留淤積,給檢修和更換管道上的部件帶來很大不便，這必然限制了其在多種流體介質上的使用，尤其是易燃、易爆、有毒、腐蝕性、臟污流體介質。

　　2005 年，化學工業出版社出版的《流量測量裝置設計手冊),2010年4月出版的第31卷第2期《核動力工程)刊登的論文多孔板流量測量的實驗研究，以及《鋼結構) 2006年第5期第21卷刊登的基于均勻化方法的名孔板結構設計數值研究等三篇文獻中，分別介紹了多孔板的孔徑、開孔事與阻力系數、壓力損失，流量之間的關系和經驗公式。但是這些公開文獻中并術提供非均勻化開孔結構的多孔板。本發明中將采用結構和形狀有更多變化的非均勻化開禮結構的多孔板，通過上還公知技術也可推理計算出新的多孔板結構的各孔孔徑、開孔豐、阻力系數、壓降和流最計示數之間真實的數學關系。

　　發明內容

　　發明目的 克服傳統的單孔板和普通多孔板流量計的各種缺陷，提供具有非均勻化開孔結構的多孔板，以及多樣的連接形式，使得測量精度提高、管道積液減少的流量計。[0007]技術方案 :為實現本發明的目的，采用的多孔板流量計，含有多孔板和流量計;多孔板由具有多個孔洞的基板和在基板外圍的便于與管道連接的法蘭片構成，流量計連接有兩根測試管，能夠分別連通多孔板前后兩側的管道。

　　所述的基板的直徑 與所述的管道的內徑基本相同(相等，或者允許有不超過下述小圓孔直徑的誤差)，基板上孔洞的開孔率(所有孔洞的面積之和與基板的面積的比率)為

　　10%-60%. 基板為三個非均勻化開孔結構品種中的一種①基板的中心都位具有一個大圈孔，基板的其他部位均勻排布著數只直徑相同的小圓孔;②基板上均勻排布有數只直徑相同的小圓孔，但是最外圍的小圓孔與基板的周邊相交而呈現為非整圓孔;③基板中心具有一個大圓孔，基板的其他部位均勻排布著數只直徑相同的小圓孔，但是最外圍的小圓孔與基板的周邊相交而呈現為非整圓孔。

　　流量計為三個品種中的一 種:①直讀式斜管差壓流量計:②由差壓傳感器與二次儀表連接在一起的間接讀數流量計:③由差樂采樣切換閥(或稱差壓開關)、差壓傳感器與二次儀表連接在一起的間接讀數流量計。

　　不同的基板品種 、不同的大圓孔直徑、不同的小圓孔直徑、不同的非整圓面積、不同的開孔事(多孔板上所有孔洞的面積與基板面積的比率)，多孔板具有不同的阻力系數，決定了流量計顯示的數據與管道中流體的流量之間有不同的數量關系式，該關系式事先設計和計算確定，使用時通過檢測多孔板前后的靜壓差，可以方便地換算出流量值的大小。[01]本發明中， 所述的流量計為第一種時，數值在線測量直讀，簡單易用:第二種將壓差轉變?yōu)殡妷夯螂娏餍盘枺儆信涮椎亩蝺x表顯示，便于實現遠程在線測量;第三種的二次儀表要求低，能夠減小二次儀表的配套費用。

　　所述的基板的形狀一 般是圓形板， 也可以是橢圓形板或者多邊形板，與待測量的管道橫截面形狀相適應。

　　所述 小圓孔的直徑為2m 10mm,所述基板采用第①種或者第③種時，所述的大圓孔直徑是小圓孔直徑的2倍-10倍。

　　所述的小圓孔的直徑為 2m時，對應的開孔事為10% -30% ;小圓孔的直徑為3mm時，對應的開孔率為20% -40%:小圓孔的直徑為4Am時，對應的開孔率為30% -50%:小圓孔的直徑為6mm時，對應的開孔事為50% -60%。

　　所述的基板 為第①種和第③種時，多孔板兼具單孔板和普通多孔板的優點，流動阻力小，多孔板前后兩側的流體的流常均勻穩定，將使得測量示數與實際值更接近。所述基板采用第②種或者 第③種時，多孔板在管道中安裝時，有一個非整圓孔的圓心在管道中心的正下方，確保管道中的積液能夠從該非整圓的空洞中全流過，管道中無積液或者積液大為減少。

　　安裝時，所述多孔板可以通過法蘭或套管與多孔板的法蘭片連接固定在管道中。

　　有益效果：本發明的流量計體積小、占用空間小，價格適中，安裝使用方便，能夠在線測量、測量精度高。改進了單孔板阻力大的缺點，改進了普通多孔板流場紊亂的缺點，且多孔板的多個圓孔，尤其是大圓孔和小圓孔的結合，使得流體流場分布均勻，渦流小、對流體流動阻力較小。基板四周的邊沿開非整圓孔，在管道內的底部不會形成積液，裝置停工時，流體能夠全部通過多孔板，給檢修和更換管道上的部件帶來很大方便，從而該多孔板流量計適用于測量多種工藝流體，尤其適合易燃易爆、有毒、腐蝕性、臟污流體的使用。

　　附圖說明

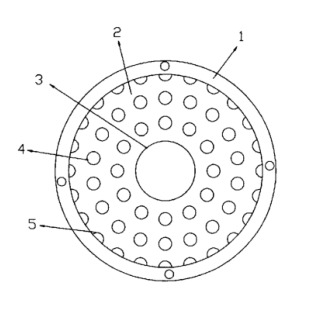

　　圖1是第①種多孔板的一個正視圖:圖2是第②種多孔板的一個正視圖:圖3 是第③種多孔板的一個正視圖:

　　圖5是本發明連接于管道的第二個安裝結構示意圖:

　　圖6是本發明連接于管道的第三個安裝結構示意圖。

　　5圖中,1、法蘭片 :2、基板:3、大圓孔:4、小圓孔5、非整圓孔6、管道:7.測試管;8、直讀式斜管差壓流量計9、差壓傳感器:10、二次僅表:11、差壓開關。

　　具體實施方式

　　下面,結合附圖和實施例對本發明作更 具體的說明。

　　實施例 1

　　如附圖1、附圖4所示，所述的圓形板基板2的直徑與所述的管道6的直徑相等，基板2上孔洞的開孔率為20% :基板2為第①種:基板2的中心部位具有一個大圓孔3,基板2的其他部位均勻排布著數只小圓孔4,小圓孔4的直徑為2mm,大圓孔3直徑是小圓孔4直徑的3倍。流量計為第①種:直讀式斜管差壓流量計8.所述的多孔板的法蘭片1通過管道法蘭固定連接在管道6中。

　　實施例2

　　如附圖2、附圖5所示，所述的基板2的直徑與所述的管道6的直徑相等,基板2上孔洞的開孔串為30% :基板2為第②種:基板2上均勻排布有數只相同直徑的小圓孔4小圓孔4的直徑為3m但是最外圍的小圈孔4與基板2的周邊相交而呈現為非整圓孔5:流量計為第②種:曲差壓傳感器9與二次儀表10連接在一起的問接讀數流量計。 所述的多孔板通過套管固定連接在管道6中。多孔板在管道6中安裝時，有一個非整圓孔5的圓心在管道中心的正下方。

　　實施例 3

　　如附圖3.附圖6 所示，所述的多孔板的圓形基板2的直徑稍大于管道6的直徑，其誤差小于小圓孔4的直徑:基板2上孔洞的開孔率為45%:基板2為第③個品種，基板2中心具有一個大圓孔3.基板2的其他部位均勻排布著數只小圓孔4,小圓孔4的直徑為4m但是最外圍的小圈孔4與基板2的周邊相交而呈現為非整圓孔5.大圓孔3直徑是小圓孔4直徑的5信:流量計為第③種:由差壓開關11、差壓傳感器9與二次僅表連10樓在起的間接讀數流量計。所述的多孔板通過焊接方法固定連接在管道6中。多孔板在管道6中安裝時，有一個非整圓孔5的圓心在圓板圓心(即管道中心)的正下方。

　　上述實施例1-3中的多孔板流量計使用時，多孔板連接在管道中,流量計通過兩根測試管7分別連接在多孔板前后兩側的管道6上，實時測量管道6中流體的流量，該流量計體積小，對測量空間要求低，能夠實時測量，且測量精度高。

　　實施例 2.3中，由于多孔板的基板2的最外圍存在非整圓孔5,管道6里的液體能夠在多孔板兩側順利流過，管道6里幾乎不形成積液，檢修時安全方便。
